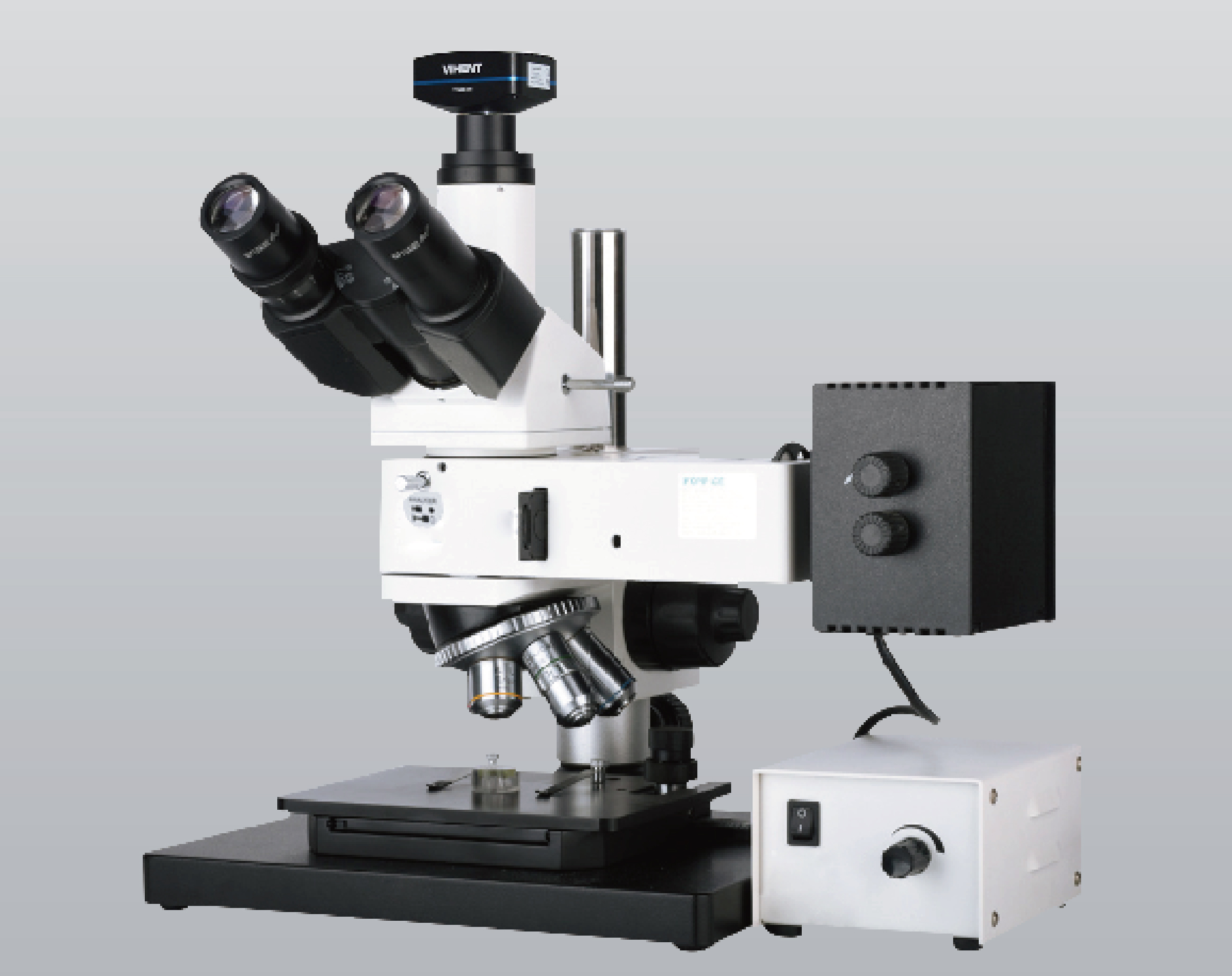

VHM-500工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察, DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
VHM-500工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察, DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
性能特點
1. 采用優良的無限遠光學系統，可提供z越的光學性能。
2. 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
3. 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
4. 機械式移動載物平臺，適合于顯微觀察或多試樣快速檢測。
5. 模塊化的功能設計，可以方便升級系統，實現暗場觀察等功能。
應用領域
適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
可實現多種觀察方式
產品結構
標準配置
| 型號 | VHM-500 |
| 目鏡 | 大視野無色差SWF10X(視場數Φ22mm) |
| 物鏡 | LMPlan5X/0.12 DIC工作距離：15mm |
| LMPlan10X/0.3 DIC 工作距離：10.5mm | |
| LMPlan 20X/0.4 DIC 工作距離：4.47 mm | |
| 無限遠平場消色差物鏡 PL L50X/0.70 工作距離：3.68mm | |
| 目鏡筒 | 30?傾斜,瞳距調節范圍53~75mm. |
| 調焦機構 | 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2.0μm |
| 轉換器 | 五孔(內向式滾珠內定位) |
| 工作臺 | 機械式工作臺，外形尺寸：185mmX140mm，移動范圍：橫向:35mm，縱向:30mm |
| 照明系統 | 12V50W鹵素?zé)?，亮度可調 |
| 內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | |
| DIC插板 | 適用于 LMPlan5X/LMPlan10X/LMPlan20 DIC物鏡 |
